Ikhtisar Produk

Mesin apa ini?

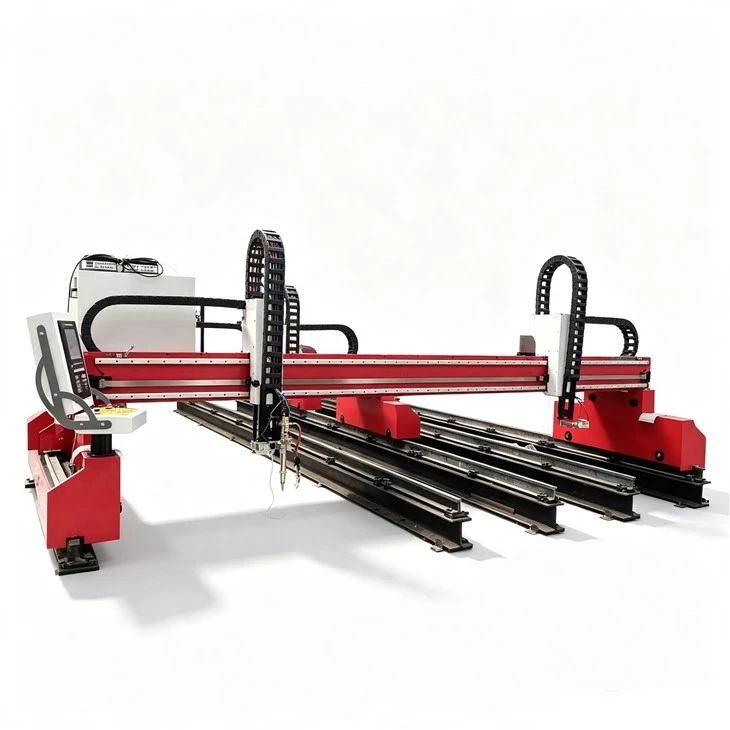

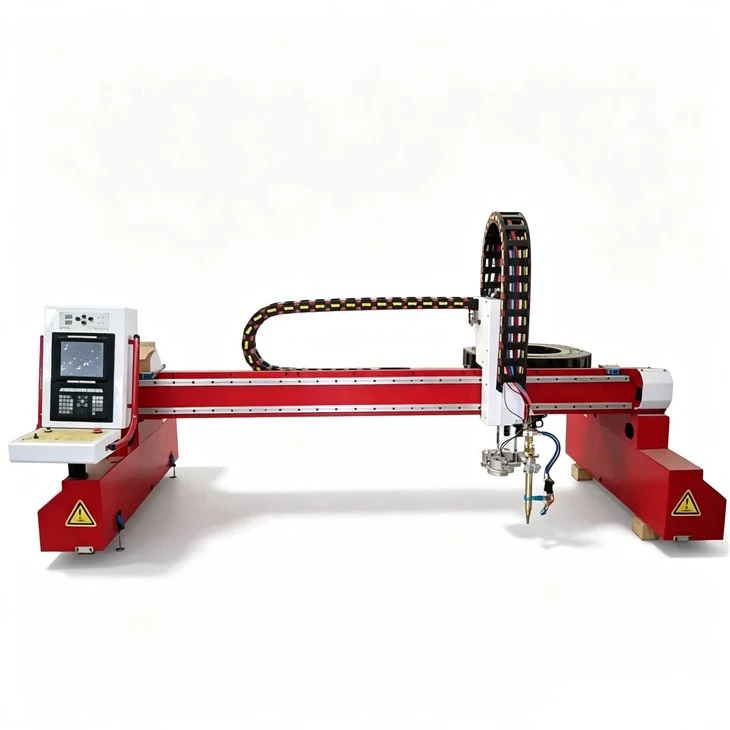

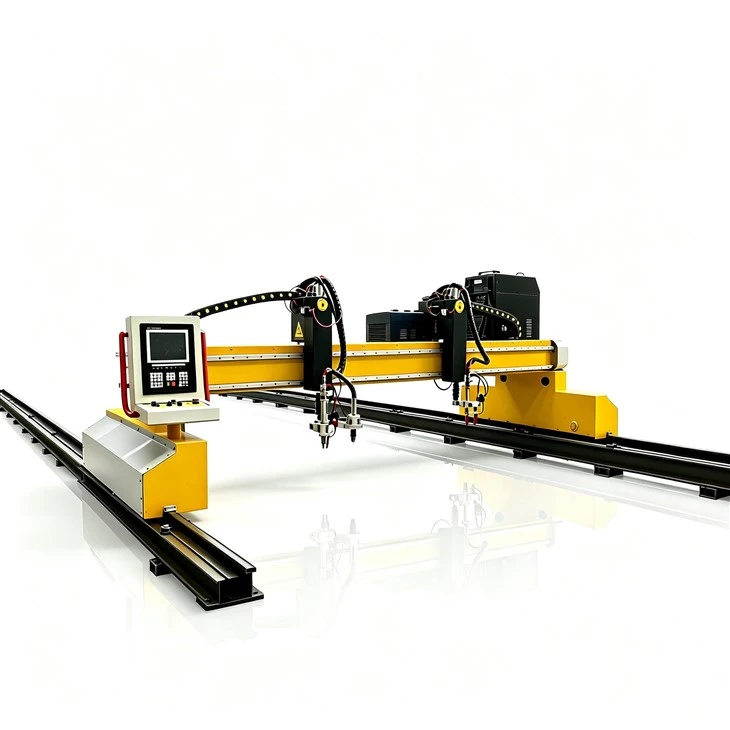

Pemotong Gantri CNC adalah-sistem pemotongan yang dikendalikan komputer yang menggunakan struktur gantri-seperti jembatan untuk memindahkan benda kerja yang tidak bergerak. Obor pemotongan (bahan bakar plasma atau oksi-) dipasang pada gantri dan mengikuti jalur yang telah ditentukan untuk memotong berbagai bentuk dari pelat baja, lembaran logam, dan bahan logam lainnya.

Berbeda dengan desain di mana benda kerja bergerak atau lengan kantilever memanjang, sistem gantri menjaga material tetap diam di alas pemotongan. Gantry itu sendiri bergerak di atasnya. Konfigurasi ini ideal untuk menangani pelat yang besar dan berat, karena menghilangkan kebutuhan akan pergerakan mekanis yang rumit dari material itu sendiri.

Peralatan ini biasanya mendukung dua mode pemotongan dalam satu unit: pemotongan plasma untuk pemotongan cepat pada pelat-ketebalan tipis hingga sedang, dan pemotongan api-bahan bakar oksi untuk baja dengan ketebalan hingga 200 mm.

Bagaimana Mesin Itu Dibangun

01/

Gantri

Bagian utama yang bergerak adalah gantri, sebuah jembatan di atas tempat memegang obor pemotongan. Biasanya dibuat dari baja yang dilas dengan tulang rusuk untuk stabilitas. Ia berjalan di atas rel di sepanjang tepi meja, ditenagai oleh motor servo yang dihubungkan ke roda gigi rak-dan-pinion. Penggunaan motor di kedua sisi memastikan gantri bergerak dengan lancar dan merata, mencegah goyangan, terutama saat pemotongan cepat di dekat tepi meja. Tanpa penggerak ganda ini, gantry dapat dengan mudah berputar dan berputar.

02/

Rel

Ini adalah jalur yang dilalui gantri, biasanya terbuat dari baja yang dikeraskan dan dipasang dengan aman ke meja atau alasnya. Penjajaran dan perataan rel yang sempurna sangatlah penting; bahkan sedikit ketidaksempurnaan dapat menyebabkan gantry menempel atau menyimpang, sehingga mengganggu kualitas potongan.

03/

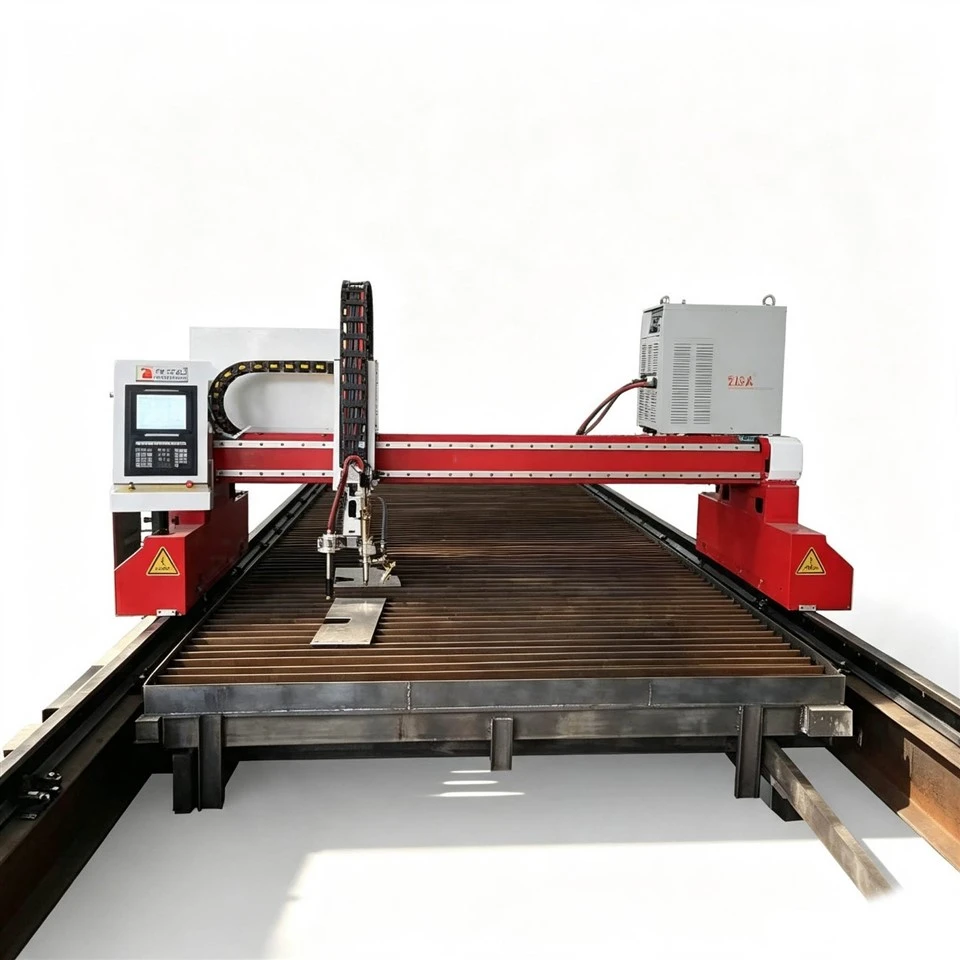

Meja Potong

Di bawah gantry, meja potong mempunyai rangka baja dengan bilah yang menopang material yang sedang dipotong. Bilah ini dimaksudkan untuk diganti jika terpotong seiring waktu. Banyak meja juga dilengkapi alas air atau sistem ekstraksi asap.

04/

Pengontrol CNC

Ini adalah sistem komputer yang menjalankan segalanya. Ia menafsirkan instruksi pemotongan (kode G-), mengoordinasikan semua gerakan, mengelola daya, dan berkomunikasi dengan THC. Sebagian besar adalah PC industri dengan layar sentuh untuk pengoperasian yang mudah.

05/

Sistem Penggerak

Motor servo digunakan sebagai pengganti motor stepper karena motor ini menawarkan kontrol kecepatan yang lebih baik, akselerasi yang lebih cepat, dan putaran umpan balik. Komponen rak-dan-pinion dibuat secara presisi-dibumikan, bukan hanya dibentuk, sehingga menghasilkan sistem yang lebih akurat dan daya tahan yang lebih baik

Apa yang Dapat Anda Potong

Pemotong gantri CNC kami dilengkapi untuk menangani berbagai logam konduktif menggunakan teknologi plasma. Ia juga dapat memproses baja karbon dengan pengaturan-bahan bakar oksi.

Secara khusus:

Baja Karbon: Ini adalah bahan kami yang paling sering diproses.
Baja Tahan Karat:Kami mendapatkan potongan yang bersih menggunakan plasma dengan campuran nitrogen atau argon-hidrogen. Kapasitas ketebalannya sebanding dengan, meskipun sedikit lebih kecil dari, baja ringan.
Aluminium: Pemotongan plasma juga efektif untuk aluminium. Karena konduktivitas panasnya yang cepat, diperlukan laju aliran gas yang lebih tinggi.
Logam Lainnya: Tembaga, kuningan, dan logam konduktif lainnya dapat berhasil diproses dengan plasma.

Mesin ini dirancang untuk memotong pelat dan lembaran logam dan dapat dilengkapi dengan opsi pemotongan bevel untuk persiapan pengelasan.

Pertanyaan yang Sering Diajukan

Bagaimana saya tahu jika parameter pemotongan dioptimalkan untuk material spesifik saya?

Lihatlah tepi potongannya. Jika terdapat banyak kotoran di bagian bawah, berarti Anda memotong terlalu lambat atau tekanan gas terlalu rendah. Jika pinggirannya membulat atau meleleh, berarti Anda memotong terlalu cepat atau arus listrik terlalu tinggi. Tepi persegi yang bersih dengan sedikit sampah menunjukkan parameter optimal. Potongan yang ideal menunjukkan sedikit guratan (garis-garis halus) pada permukaan potongan, bukan terak tebal atau tepi atas yang membulat. Gunakan pustaka parameter mesin yang tersimpan sebagai titik awal dan sempurnakan-berdasarkan inspeksi visual. Simpan catatan pengaturan yang berhasil untuk setiap bahan dan ketebalan.

Bagaimana cara mesin menangani ketebalan pelat yang berbeda tanpa penyesuaian manual?

Mesin menyimpan parameter pemotongan untuk berbagai bahan dan ketebalan. Anda memilih jenis dan ketebalan bahan dari layar sentuh, dan mesin mengatur kecepatan pemotongan, tekanan gas, dan tinggi obor secara otomatis. Untuk pemotongan plasma, THC menyesuaikan ketinggian obor berdasarkan tegangan busur. Untuk bahan bakar oxy-, waktu pemanasan awal meningkat secara otomatis untuk pelat yang lebih tebal. Mesin ini juga menyesuaikan ketinggian penembusan dan penundaan penembusan berdasarkan ketebalan.

Dapatkah CNC Gantry Cutter secara otomatis menyarangkan komponen untuk mengurangi limbah material?

Ya. Perangkat lunak bersarang yang disertakan mengatur bagian-bagian pada pelat untuk memaksimalkan pemanfaatan material. Perangkat lunak ini menghitung tata letak yang paling efisien, memutar bagian, dan berbagi garis potong jika memungkinkan. Penghematan material pada umumnya berkisar antara 10-20% dibandingkan dengan penyusunan secara manual. Untuk produksi bervolume tinggi, penghematan biaya material dapat mengimbangi biaya mesin seiring berjalannya waktu. Perangkat lunak ini mengimpor file DXF dan menghasilkan tata letak bersarang secara otomatis.

Apa pentingnya kualitas udara terhadap kinerja pemotongan plasma?

Kelembapan pada udara bertekanan merupakan penyebab terbesar kegagalan bahan habis pakai yang prematur. Uap air mendinginkan busur, menyebabkan ketidakstabilan busur dan erosi elektroda yang cepat. Kontaminasi oli dari kompresor menimbulkan endapan pada nosel yang mempengaruhi fokus busur. Direkomendasikan untuk menggunakan pengering udara berpendingin dengan titik embun -40 derajat dan filter penggabungan. Di lingkungan yang lembap, hal ini bukan merupakan pilihan—ini penting.
